華揚油氣——除砂器
、除泥器工作原理及常見故障排除方法
作者：西安華揚油氣設備有限公司 發布日期：2018-05-30
（1）工作原理：
含有懸浮固相顆粒的鉆井液，在壓力作用下
，以很高的速度由進液口進入圓柱蝸殼（旋流室內）
。高速旋轉的鉆井液
，繞錐筒中心旋轉產生極大的離心力
，并向圓錐筒底部移動
。由于鉆井液中的液體與固體存在著密度差
，使固相分離出來面近靠錐壁。旋流器的錐筒越向底部半徑越小
，鉆井液獲得的角速度越大
，從而產生更大的離心力。鉆井液在錐體頂部不但繞中心高速旋轉
，而且產生一個反向旋渦
，經垂直導流管（中心管）而離開錐筒。鉆井液和鉆井液中的固相顆粒的運移速度幾乎相同
，這些固相顆粒小半徑處
，受到極大的徑向加速度。在徑向加速度(離心力)的作用下
，迫使固相顆粒向錐筒壁運移
。同時，由于旋轉下行的固相顆粒慣性很大
，將推著它向底部快速運動
，因此當液體反向旋轉，向上由溢流排除時
，這些已分離出來的固相顆粒不可能隨溢流返回
，而是由底流口（排砂口）排出。

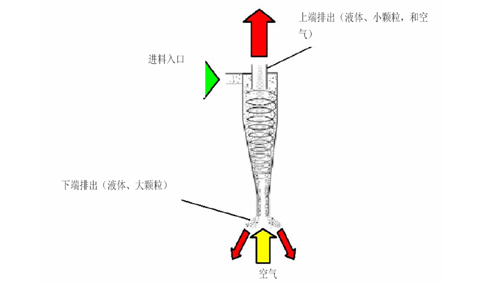

（2）旋流器正常工作原理圖：
（3）旋流器不正常工作原理圖：

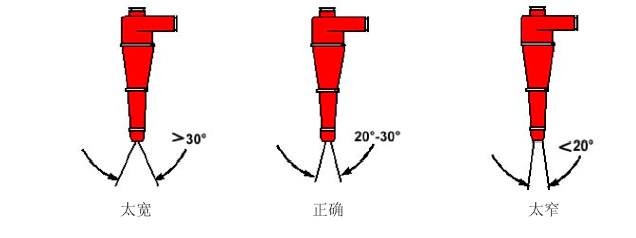

（4）工作時底流形式：
二、固控設備除砂器、除泥器-常見故障及排除方法
|
|
常見故障 |
原因分析 |
維修辦法 |
|
1 |
工作壓力正常 、不除砂。
|
排砂嘴過大 |
更換排砂嘴 |
|
小錐體堵塞 |
清理小錐體 |
|
2 |
除砂 、除泥清潔器工作壓力低 |
除砂泵泵頭密封不嚴,葉輪磨損嚴重 |
更換除砂泵 |
|
泥漿液面低 |
調整砂泵位置 |
|
上水管密封不嚴,濾網堵塞 |
焊接上水管,清理濾網 |
|
3 |
底篩砂子不前拋 |
電源相線反接 |
調整相線 |
|
4 |
清潔器跑泥漿 |
清潔器篩網堵塞 |
清洗篩網 |
|
5 |
清潔器排砂不順暢 |
清潔器篩布沒有繃緊 |
繃緊篩布 |
