鉆機八大系統介紹
作者：西安華揚油氣設備有限公司 發布日期：2020-04-27
一、鉆機八大系統
鉆機是在石油鉆井過程中 ，帶動鉆具向地層鉆進的一系列機械設備的總稱
，又叫鉆探機
。大家常見在聳立在大地上巍峨的井架
，只是鉆機一部分
，下邊大家一起來學習鉆機八大系統!
二、石油鉆機概念
鉆機是在石油鉆井過程中，帶動鉆具向地層鉆進的一系列機械設備的總稱，又叫鉆探機。主要作用是帶動鉆具破碎井底巖石
，下入或提出在井內的鉆具等
。
三、鉆機八大系統
鉆機一般有八大系統(起升系統、旋轉系統
、鉆井液循環系統、傳動系統
、控制系統和監測顯示儀表
、動力驅動系統、鉆機底座
、鉆機輔助設備系統)
，要具備起下鉆能力、旋轉鉆進能力
、循環洗井能力
。其主要設備有：井架、天車
、絞車
、游動滑車、大鉤
、轉盤
、水龍頭(動力水龍頭)及鉆井泵(現場習慣上叫鉆機八大件)、動力機(柴油機
、電動機
、燃?xì)廨啓C(jī))、聯動機
、固控設備
、井控設備等。
四、起升系統
為了起升和下放鉆具、
下套管以及控制鉆壓、送進鉆具，鉆具配備有起升系統

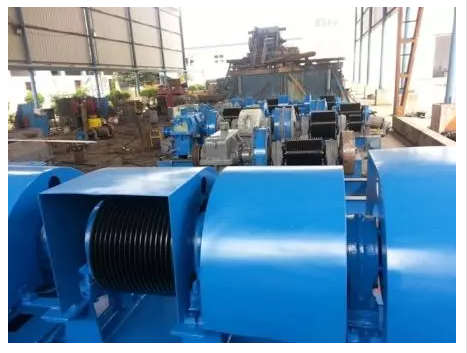

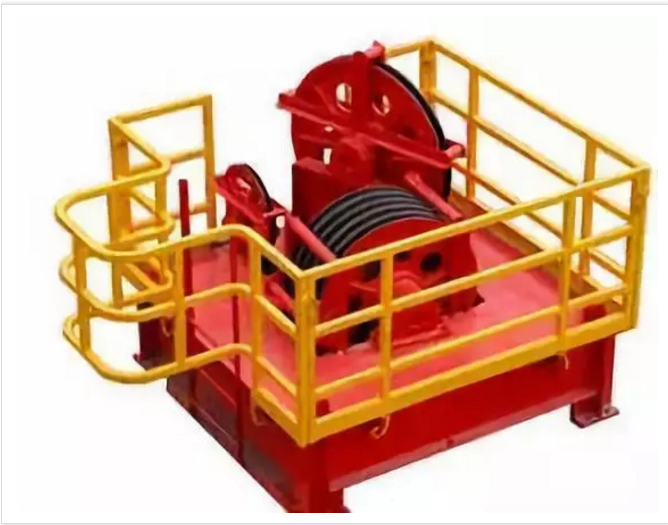

。起升系統包括絞車、輔助剎車
、天車

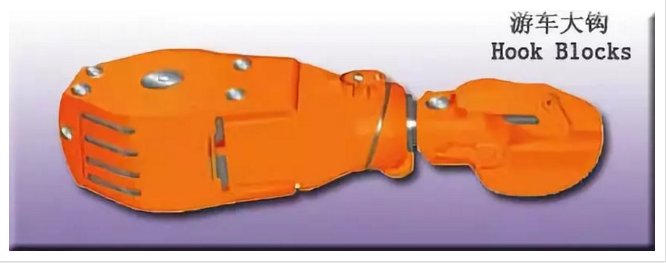

、游車、大鉤
、鋼絲繩以及吊環
、吊卡
、吊鉗、卡瓦等各種工具

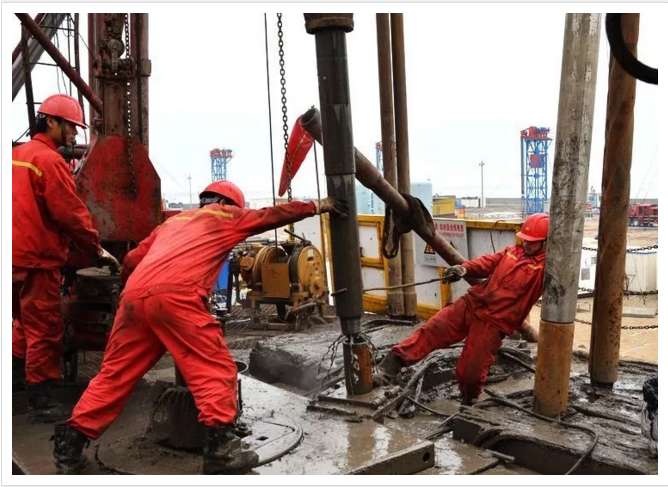

。起升時
，絞車滾筒纏繞鋼絲繩，天車和游車構成副滑輪組
，大鉤上升通過吊環
、吊卡等工具實現鉆具的提升。下放時
，鉆具或套管柱靠自重下降
，借助絞車的剎車機構和輔助剎車控制大鉤的下放速度。在正常鉆進時
，通過剎車機構控制鉆具的送進速度
，將鉆具重量的一部分作為鉆壓施加到鉆頭上實現破碎巖層。
五、旋轉系統
旋轉系統是轉盤鉆機的典型系統，其作用是驅動鉆具旋轉以破碎巖層，旋轉系統包括轉盤
、水龍頭
、鉆具。根據所鉆井的不同
，鉆具的組成也有所差異
，一般包括方鉆桿、鉆桿
、鉆鋌和鉆頭
，此外還有扶正器、減震器以及配合接頭等
。 其中鉆頭是直接破碎巖石的工具
，有刮刀鉆頭、牙輪鉆頭
、金剛石鉆頭等類型
。鉆鋌的重量和壁厚都很大，用來向鉆頭施加鉆壓
，鉆桿將地面設備和井底設備聯系起來
，并傳遞扭矩。方鉆桿的截面一般為正方形
，轉盤通過方鉆桿帶動整個鉆柱和鉆頭旋轉
，水龍頭是旋轉鉆機的典型部件，它既要承受鉆具的重量
，又要實現旋轉運動
，同時還提供高壓泥漿的通道
。
六、循環系統
為了將井底鉆頭破碎的巖屑及時攜帶到地面上來以便繼續鉆進，同時為了冷卻鉆頭保護井壁，防止井塌井漏等鉆井事故的發生
，旋轉鉆機配備有循環系統
。循環系統包括鉆井泵，地面管匯
、泥漿罐
、泥漿凈化設備等，其中地面管匯包括高壓管匯
、立管
、水龍帶，泥漿凈化設備包括震動篩
、除砂器
、除泥器、離心機等
。

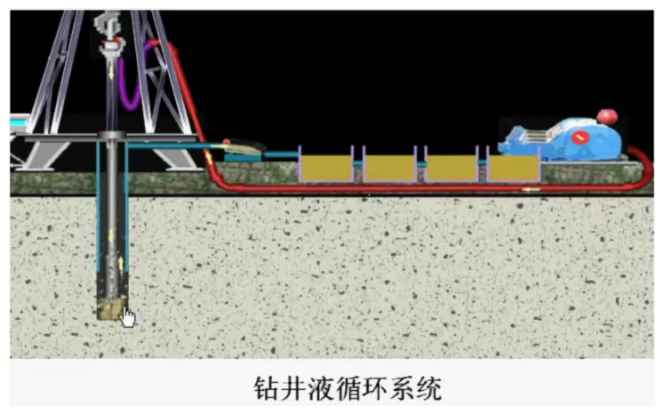

鉆井泵將泥漿從泥漿罐中吸入
，經鉆井泵加壓后的泥漿，經過高壓管匯
、立管
、水龍帶，進入水龍頭
，通過空心的鉆具下到井底
，從鉆頭的水眼噴出，經井眼和鉆具之間的環行空間攜帶巖屑返回地面
，從井底返回的泥漿經各級泥漿凈化設備
，除去固相含量，然后重復使用
。

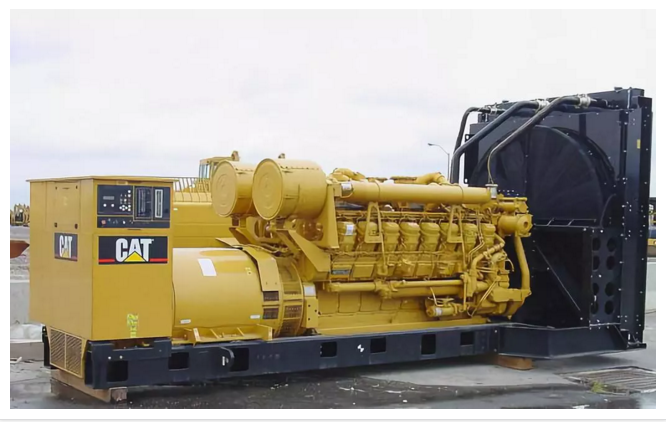

動力設備
起升系統 、循環系統和旋轉系統是鉆機的三大工作機組，它們協調工作即可完成鉆井作業
，為了向這些工作機組提供動力
，鉆機需要配備動力設備。鉆機的動力設備有柴油機
、交流電機
、直流電機。柴油機適應于在沒有電網的偏遠地區打井
，交流電機依賴于工業電網或者是需要柴油機發出交流電
，直流電機需要柴油機帶動直流發電機發出直流電
，目前更常用的情況是柴油機帶動交流發電機發出交流電，再經可控硅整流
，將交流電變成直流電
。
七、傳動系統
傳動系統將動力設備提供的力和運動進行變換 ，然后傳遞和分配給各工作機組
，以滿足各工作機組對動力的不同需求。傳動系統一般包括減速機構
、變速機構
、正倒車機構以及多動力機之間的并車機構等。由柴油機直接驅動的鉆機多采用統一驅動的形式
，傳動系統相對復雜
，由交直流電動機驅動的鉆機多采用各機組單獨或分組驅動的形式，傳動系統得到了很大的簡化
。

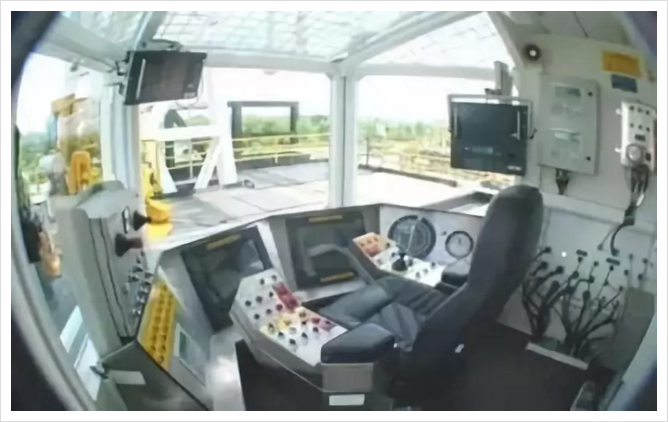

為了保證鉆機的三大工作機組協調的工作，以滿足鉆井工藝的要求，鉆機配備有控制系統。控制方式有機械控制、氣控制、電控制和液控制等。目前，鉆機上常用的控制方式是集中氣控制。司鉆通過鉆機上司鉆控制臺可以完成幾乎所有的鉆機控制：如總離合器的離合;各動力機的并車;絞車、轉盤和鉆井泵的起、停;絞車的高低速控制等。

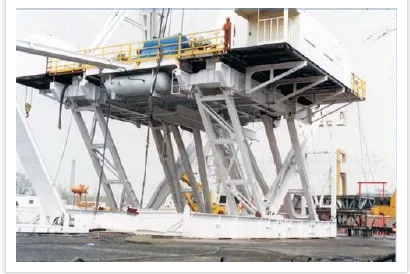

井架和底座
井架和底座用來支撐和安裝各鉆井設備和工具、提供鉆井操作場所。井架用來安裝天車、懸掛游車、大鉤、水龍頭和鉆具，承受鉆井工作載荷，排放立根;底座用來安裝動力機組、絞車、轉盤、支撐井架，借助轉盤懸持鉆具，提供轉盤和地面之間的高度空間，以安裝必要的防噴器和便于泥漿循環。
輔助設備

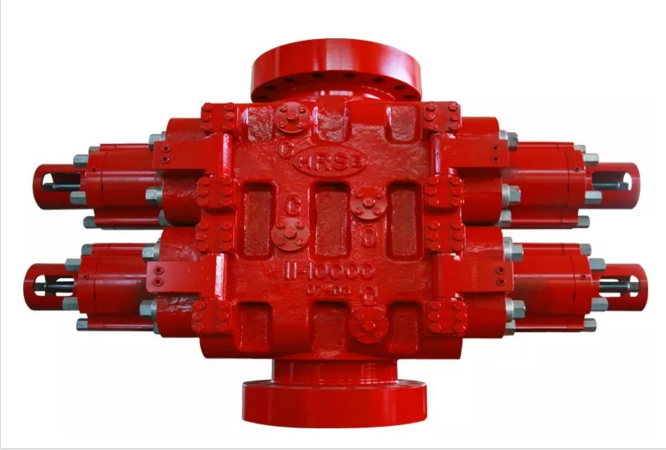

為了保證鉆井的安全和正常進行，鉆機還包括其他的輔助設備，如防噴器組，為鉆井提供照明和輔助用電的發電機組，提供壓縮空氣的空氣壓縮設備以及供水
、供油設備等。
